| 型号：LKV372AE-4.0 |

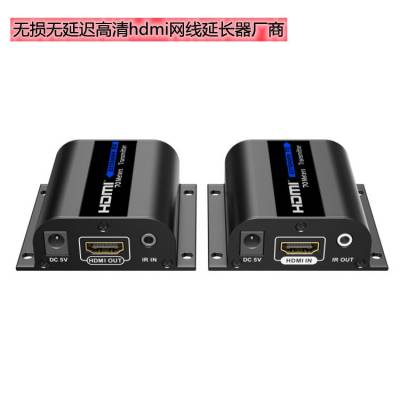

hdmi单网线延长器 生产厂家 朗强lkv372ae-4.0 新款上市 hdmi无损无压缩传输70米 高清晰
、产品概述
本款HDMI单网线延长器可通过CAT6/6A/7类网线进行音视频信号传输，可将1080p@60Hz信号最远传输至70米。采用点对点连接配置，产品支持单向红外回传功能，主要应用于教育培训、户外广告、家庭影院及会议系统。
二、产品特点
1. 零延迟
2. 支持1080P@60Hz分辨率
3. 支持CAT6/6A/7类线，传输距离可达70米
4. 支持1080P HDR10（YUV4:4:4）
5. 支持EDID透传
6. 支持单向红外回传功能（20-60KHz）
7. 自适应网线技术，自动调节相应的参数输出显示效果
8. 支持DTS、DTS-HD、PCM、LPCM音频格式
9. 防雷击、防静电、防浪涌保护（接触放电8KV；空气放电15KV）
. 连接说明
1) 通过HDMI线连接发射端HDMI输入端口及信号源HDMI输出端口。
2) 将CAT6类网线一端连接发射端的CAT6 OUT上，另一端连接接收端的CAT6 IN上。
3) 通过HDMI线连接接收端HDMI输出端口及高清电视机的HDMI输入端口。
4) 将红外发射延长线连接发射端 IR OUT接口，将红外接收延长线连接接收端IR IN接口。
5) 接通主机电源，本机开始工作。
. 制作CAT6网线
支持标准的IEEE-568B标准，推荐选择损耗和干扰较小的网线。
IEEE-568B标准线序： 1-橙白，2-橙，3-绿白，4-蓝，5-蓝白，6-绿，7-棕白，8-棕。
| 规格
|
参数说明
| |
|
电源
|
电压
|
DC5V/500mA
|
|
功耗
|
TX<1.5W；RX<1.5W
| |
|
HDMI 性能及接口
|
HDMI版本
|
HDMI1.3
|
|
HDCP版本
|
HDCP1.4
| |
|
支持分辨率
|
800x600、1024x768、1280x720、1280x960、1366x768、1440x900、1680x1050、1920x1080、480i@60Hz、480p@60Hz、576i@50Hz、576p@50Hz、720p@50/60Hz、1080i@50/60Hz、1080p@24/25/30/50/60Hz
| |
|
支持音频格式
|
DTS、DTS-HD、PCM、LPCM
| |
|
HDR
|
支持
| |
|
EDID 透传
|
支持
| |
|
单向红外回传
|
20~60KHz
| |
|
输入输出S信号
|
0.7~1.2Vp-p(S)
| |
